Навигационные сигналы излучаются на двух частотах L-диапазона (L-band, полосы радиочастот от 390 до 1550 МГц); 1575,42 МГц (L1) и 1227,6 МГц (L2). На L2 излучаются сигналы с военным кодом P(Y) с высокоточной информацией и защищенным от имитационных помех.

P-код представляет из себя последовательность псевдослучайных бистабильных манипуляций фазы несущей частоты с частотой следования ,равной 10,23 МГц и периодом повторения в 267 суток. Каждый недельный сегмент этого кода является уникальным для одного из спутников GPS и непрерывно генерируется им в течение каждой недели, начиная с ночи с субботы на воскресенье. На L1 излучаются сигналы и с военным кодом P(Y) и с общедоступным гражданским кодом, который часто называют C/A. Прием сигналов по коду P(Y) обеспечивает работу с высокой точностью измерений. Сравнение времени прихода сигналов на частотах L1 и L2 позволяет вычислить дополнительную задержку, возникающую при прохождении радиоволн через ионосферу, что значительно повышает точность измерений навигационных данных.

Прием сигналов на частоте L1 с кодом C/A не позволяет определить ошибки, вносимые ионосферой. Структура кода C/A обеспечивает худшие характеристики в режиме SPS (стандартная точность измерений). Так, если в режиме PPS с вероятностью 0,95 ошибки измерения долготы и широты не превышают 22-23 метра, высоты - 27-28 метров и времени - 0,09 мкс, то в SPS они увеличиваются соответственно до 100 метров, 140 метров и 0,34 мкс. Первоначально режим SPS был необходим для грубого определения пользователями своих координат для вхождения в код P(Y). В настоящее время уровень электроники программного обеспечения и методов обработки навигационной информации позволяет осуществлять достаточно быстрый захват P(Y) без кода С/А, а также проводить высокоточные определения по фазе несущей сигнала. Кроме того, полностью отработанный наземный автоматический режим дифференциальной коррекции позволяет в ограниченном регионе получать точное определение относительных координат взаимного расположения двух приемников, отслеживающих сигналы одних и тех же ИСЗ GPS. При использовании гражданского C/A- кода определяют координаты автомобиля с точностью от 2 до 5 метров.

28 марта 1994 года система GPS начала функционировать в штатной конфигурации-24 КА в 6 орбитальных плоскостях. Запуском 17 января 1997 г, который закончился аварией, должен был начаться этап замены ИСЗ серий 2 и 2А новыми аппаратами 2R. Компания LOCKHEED MARTIN изготавливает 21 аппарат этой серии, которые планируется запустить до 2001 г.

Габаритные размеры корпуса ИСЗ - 1.52 м 1.93 м 1.91 м, размах солнечных батарей 19.3 м, площадь 13.4 кв. м. Мощность бортовой системы электропитания к концу срока эксплуатации 1136 Вт. Масса аппарата при запуске 2032 кг, на рабочей орбите 1075 кг. Навигационную аппаратуру поставляет ITT AEROSPASE/COMMUNICATIONS.

Новые спутники имеют трехосную стабилизацию и позволят обеспечить определение времени с точностью до 0.000001 сек, положение объекта с точностью до единиц метров и скорость - примерно до 0.1 м/сек. Срок службы увеличен до 10 лет по сравнению с 7 годами для ИСЗ типа 2А. Стоимость ИСЗ серии 2R составляет 40 млн. долл.

Группировка из 24 ИСЗ ГЛОНАСС выведена на орбиту и позволяет определить координаты с погрешностью не более 50 м для гражданского кода. Создан наземный сегмент управления спутниками, разработанный в СССР и реализованный Россией. В настоящее время в России отсутствует серийный производитель абонентской аппаратуры ГЛОНАСС для гражданского пользования. Структура орбитальной группировки и наблюдаемость ИСЗ системы даны в приложении.

4. Система местоопределения, использующая геостационарные спутники связи.

Широкое развитие спутниковой связи на основе геостационарных спутников, вращающихся на экваториальных орбитах с периодом 24 часа, позволили использовать эти спутники как неподвижные опорные радионавигационные точки для измерения относительно них координат подвижных объектов.

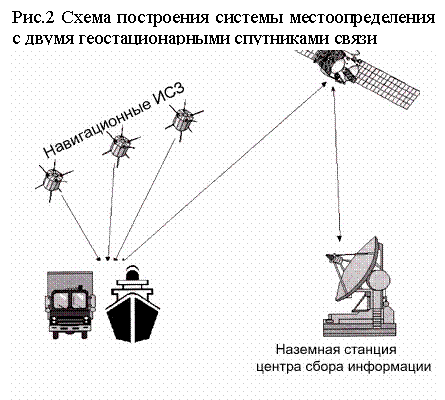

Схема построения системы местоопределения с двумя геостационарными спутниками связи представлена на Рис. 2. Примером таких систем могут служить системы EUTELTRACS (ECA) и GEOSTAR (США).
