Согласно ДНАОП 0.00 – 1.31 –99 при проектировании систем электроснабжения, при монтаже силового электрооборудования и электрического освещения и в зданиях и помещениях для ЭВМ необходимо придерживаться требований нормативно-технической документации.

ПЭВМ является однофазным потребителем электроэнергии, питающейся переменным током напряжением 220В и частотой 50Гц, от сети с заземленной нейтралью. По способу защиты человека от поражения электрическим током ЭВМ должно соответствовать первому классу защиты согласно ГОСТ 12.2.007.0-75. Защиту от случайного прикосновения к токоведущим частям обеспечивают конструктивные, схемно-конструктивные и эксплуатационные меры защиты. Комплекс необходимых мер по электробезопасности определяется, исходя из видов электроустановки, ее номинального напряжения, условий среды, типа помещения и доступности электрооборудования.

По степени опасности поражения электрическим током помещение относится к помещениям без повышенной опасности, в соответствии с ПУЭ-87 [12]. В ПУЭ-87 [33] предусмотрены следующие меры электробезопасности:

1) Конструктивные меры

IBM PC относится к электроустановкам до 1000В закрытого исполнения, все токоведущие части находятся в кожухах. В соответствии с ГОСТ 14255-69 и ПУЭ-87 [34] выбираем степень защиты персонала от соприкосновения с токоведущими частями внутри защитного корпуса и от попадания воды внутрь корпуса – IP-44.

2) Схемно-конструктивные меры

В качестве схемно-конструктивной меры безопасности предусматривается зануление в соответствии с ГОСТ 14255-69.Кроме того, используется двойная изоляция монитора и малые напряжения (менее 42 В).

В помещении размещено 5 компьютеров, поэтому кабель прокладывают в металлических трубах и гибких металлических рукавах с отводами. Если ЭВМ размещены в центре помещения электросеть прокладывается в каналах или под съемным полом в металлических трубах и гибких металлических рукавах.

Произведем расчет зануления в соответствии с требованиями [33].

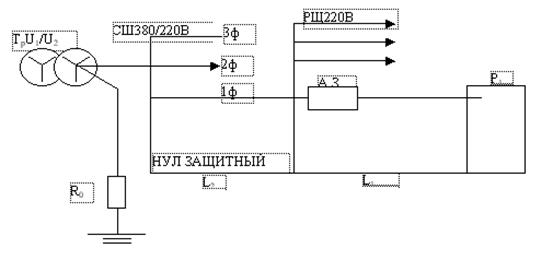

Схема электроснабжения зануляемой электроустановки представлена на рисунке 8.1:

Рисунок 8.1 – Схема электроснабжения зануляемой электроустановки

где

ТрU1/U2 – трансформатор масляный понижающий , схема соединения обмоток – звезда-звезда;

СШ – сборная шина;

РЩ – распределительный щит;

А.З. – аппарат защиты;

L1 – длина участка сети от распределительного щита до электроустановки;

L2 – длина участка сети от понижающего трансформатора до распределительного щита

R0 – сопротивление заземлителя нейтральной точки;

Р1 – мощность потребителя (компьютеры, принтер, ксерокс, электроосвещение);

Электросеть выполнена как двухпроводная сеть, состоящая из фазного провода и нулевого защитного проводников.

L1=45 м; L2=450 м; P1=2550 Вт.

Материал жилы – медь, способ прокладывания:

1-й участок – в металлической трубе; 2-й участок – в земле.

Произведем расчет автомата отключения.

Постановка задачи зануления электроустановки: определение такого сечения нулевого защитного проводника при котором ток короткого замыкания Iкз в заданное число раз К превысит номинальный ток срабатывания аппарата защиты Iном, что обеспечит отключение поврежденного потребителя.

1) Выбор типа автоматического выключателя.

1а) Определение тока, питающего электроустановки мощностью Р1 = 2550 Вт:

I1н = Р1/UФ = 2550/220 = 11,59 А,

где Uф – фазное напряжение (220 В);

1б) Определение расчетной величины тока срабатывания защитного аппарата:

Iрасч = (Кп/Кт)*I1н = (3/2.5)*11,59 = 13,909 А.

где Кп = 3 – коэффициент кратности пускового тока;

Кт = 2.5 – коэффициент тяжести пуска электроустановки (зависит от времени пуска: t = 5 с, пуск легкий).

1в) Выбор типа автоматического выключателя и определение величины тока срабатывания аппарата защиты:

Iном = 16 А; тип автоматического выключателя АЕ2026.

2) Определение тока короткого замыкания фазы на корпус электроустановки:
