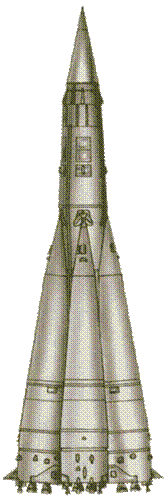

Межконтинентальная баллистическая ракета Р-7 (8К71) / Р-7А (8К74)/SS-6 (Sapwood)

Тактико-технические характеристики




Стартовая масса, т

283,0



Масса полезной нагрузки, кг

до 5400



Масса топлива, т

250



Максимальная дальность стрельбы, км

8000



Длина ракеты, м

31,4



Диаметр ракеты, м

11,2



Тип головной части

Моноблочная, ядерная, отделяемая

20 мая 1954 года выходит совместное постановление ЦК КПСС и Правительства о создании баллистической ракеты межконтинентальной дальности. Работы были поручены ЦКБ-1. Возглавлявший это бюро С.П. Королев получил широкие полномочия на привлечение не только специалистов различных отраслей промышленности, но и на использование необходимых материальных ресурсов. Для отработки тактико-технических характеристик МБР, запуска искусственных спутников земли, выполнения научно-исследовательских и экспериментальных работ по тематике ракетно-космической техники, начиная с февраля 1955 года, создается полигон в районе поселка Тюра-Там (Байконур). В начале 1957 года ракета, получившая обозначение Р-7, была готова к испытаниям. В апреле этого же года был подготовлен и стартовый комплекс. Первый старт, назначенный на 19.00 московского времени 15 мая, вызвал большой интерес. Прибыли все Главные конструктора систем ракеты и стартового комплекса, руководители программы и ряда других ответственных организаций. Все надеялись на успех. Однако, почти сразу после прохождения команды на запуск двигательной установки в хвостовом отсеке одного из боковых блоков возник пожар. Ракета взорвалась. Намеченный на 11 июня 1957 года следующий запуск «семерки» не состоялся по причине неисправности двигателей центрального блока. Специалистам под руководством ведущего конструктора Д. Козлова потребовался месяц упорной и кропотливой работы, чтобы устранить причины выявленных неполадок. И вот 12 июля ракета наконец взлетела. Казалось все идет хорошо, но прошло всего несколько десятков секунд полета и ракета стала отклоняться от заданной траектории. Чуть позже ее пришлось подорвать. Как потом удалось выяснить, причиной послужило нарушение с 32 секунды управления ракетой по каналам вращения и тангажа. Первая серия испытаний показала наличие серьезных недостатков в конструкции Р-7. При анализе данных телеметрии было установлено, что в определенный момент при опорожнении баков горючего возникали колебания давления в расходных магистралях, которые приводили к повышенным динамическим нагрузкам и, в конечном счете, к разрушению конструкции (американские конструкторы также столкнулись с этой проблемой). Долгожданный успех пришел 21 августа 1957 года, когда стартовавшая в тот день ракета полностью выполнила намеченный план полета. 27 августа в советских газетах появилось сообщение ТАСС об успешном испытании в СССР сверхдальней многоступенчатой ракеты. Это заявление, естественно, не осталось без внимания и произвело должный эффект. 4 октября и 3 ноября этого же года в Советском Союзе при помощи ракет Р-7 были запущены первые ИСЗ. Эти события произвели колоссальный фурор в мире. Позже американский президент Дж. Кеннеди признался: «Когда мы узнали о запуске русскими искусственного спутника земли, мы пришли в шоковое состояние и в течение недели не могли ни принимать решения, ни разговаривать друг с другом .». Не эти ли впечатления остановили Дж. Кеннеди от разрешения Карибского кризиса силовым путем? Кто знает. А тем временем испытатели межконтинентальной ракеты столкнулись с новыми трудностями. Так как боевой блок поднимался на высоту нескольких сотен километров, то ко времени обратного входа в плотные слои атмосферы он разгонялся до огромных скоростей. Моноблок круглой формы, разработанный ранее для БРСД, быстро сгорал. В конце концов разработчики боевого оснащения справились с этой проблемой, но какой ценой. Как вспоминал генерал-лейтенант А.С. Калашников (в период испытаний занимал должность начальника управления на полигоне Байконур) летом 1960 года, когда Н.С. Хрущев увидел первую ГЧ ракет Р-7 и модернизированную (вторая была в 4-5 раз меньше и более совершенна по конструкции), то очень разозлился и все допытывался у Главкома РВСН главного маршала артиллерии М.И. Неделина, почему так получилось, кто не доработал и по какой причине такая огромная первая головная часть. Так как Неделин виновных не назвал, то Хрущев решил, что виноват Королев и когда Сергей Павлович докладывал о своих новых МБР Р-9 и РТ-1, выставленных на специальной площадке, Хрущев выслушал его молча. Окружающие даже не смогли понять, разрабатывать эти ракеты дальше или нет. Естественно, что большая масса ГЧ существенно уменьшила дальность полета. На повестку дня встал вопрос о создании модифицированной ракеты с улучшенными тактико-техническими характеристиками. 12 июля 1958 года было выдано задание на разработку более совершенной ракеты — Р-7А. Одновременно велась доводка «семерки». 20 января 1960 года ее приняли на вооружение только что созданного вида Вооруженных Сил — Ракетных войск стратегическогоназначения. Двухступенчатая ракета Р-7 выполнена по «пакетной » схеме. Ее первая ступень представляла собой четыре боковых блока, каждый длиной 19 м и наибольшим диаметром 3 м, расположенных симметрично вокруг центрального блока (вторая ступень ракеты) и соединенных с ним верхним и нижним поясами силовых связей. Конструкция всех блоков одинакова и включала опорный конус, топливные баки, силовое кольцо, хвостовой отсек и двигательную установку. На каждом блоке первой ступени устанавливались ЖРД РД-107 конструкции ГДЛ-ОКБ, руководимого академиком В. Глушко, с насосной подачей компонентов топлива. Он был выполнен по открытой схеме и имел шесть камер сгорания. Две из них использовались как рулевые. ЖРД развивал тягу 78т у земли. Центральный блок ракеты состоял из приборного отсека, баков для окислителя и горючего, силового кольца, хвостового отсека, маршевого двигателя и четырех рулевых агрегатов. На второй ступени устанавливался ЖРД РД-108, аналогичный по конструкции с РД-107, но отличавшийся, в основном, большим числом рулевых камер. Он развивал тягу у земли до 71 т и работал дольше, чем ЖРД боковых блоков. Для всех двигателей использовалось двухкомпонентное топливо: окислитель — переохлажденный жидкий кислород, горючее — керосин Т-1. Для обеспечения работы автоматики ракетных двигателей, применялись перекись водорода и жидкий азот. Чтобы достичь заданной дальности полета конструкторы установили автоматическую системы регулирования режимов работы двигателей и систему одновременного опорожнения баков (СОБ), что позволило сократить гарантированный запас топлива. Конструктивно-компоновочная схема Р-7 обеспечивала запуск всех двигателей при старте на земле с помощью специальных пирозажигательных устройств, установленных в каждую из 32 камер сгорания. Маршевые ЖРД ракеты имели высокие энергетические и массовые характеристики, а также высокую надежность. Для своего времени они были выдающимся достижением в области ракетного двигателестроения. Р-7 оснащалась комбинированной системой управления. Ее автономная подсистема обеспечивала угловую стабилизацию и стабилизацию центра масс на активном участке траектории. Радиотехническая подсистема осуществляла коррекцию бокового движения центра масс в конце активного участка траектории и выдачу команды на выключение двигателей, что повышало точность стрельбы. Исполнительными органами системы управления являлись поворотные камеры рулевых двигателей и воздушные рули. Для реализации алгоритмов радиокоррекции были построены два пункта управления (основной и зеркальный), удаленных на 276 км от стартовой позиции и на 552 км друг от друга. Ракета несла моноблочную термоядерную головную часть мощностью 3 Мт. Она крепилась к приборному отсеку центрального блока с помощью трех пирозамков. Характеристики ГЧ позволяли поразить крупную площадную цель, посредством как воздушного, так и наземного ядерного взрыва. Для базирования этих ракет, в 1958 году, было принято решение о строительстве боевой стартовой станции (объект «Ангара») в районе г. Плесецк. 1 января 1960 года она была готова, а 16 июля впервые в Вооруженных Силах самостоятельно провела два учебно-боевых пуска со стартовой позиции. Перед стартом ракету доставляли с технической позиции на железнодорожном транспортно-установочном лафете и устанавливали на массивное пусковое устройство. Весь процесс предстартовой подготовки длился более двух часов. Ракетный комплекс получился громоздким, уязвимым и очень дорогим и сложным в эксплуатации. К тому же в заправленном состоянии ракета могла находиться не более 30 суток. Для создания и пополнения необходимого запаса кислорода для развернутых ракет нужен был целый завод. Комплекс имел низкую боевую готовность. Недостаточной была и точность стрельбы. БРК данного типа не годился для массового развертывания. Всего было построено четыре стартовых сооружения. 12 сентября 1960 года на вооружение принимается МБР Р-7А. Она имела несколько большую по размерам вторую ступень, что позволило увеличить на 500 км дальность стрельбы, новую головную часть и упрощенную систему радиоуправления. Но добиться заметного улучшения боевых и эксплуатационных характеристик не удалось. Очень быстро стало ясно, что Р-7 и ее модификация не могут быть поставлены на боевое дежурство в массовом количестве. Так все и случилось. К моменту возникновения Карибского кризиса РВСН располагали несколькими десятками таких ракет. К концу 1968 года обе эти ракеты сняли с вооружения. Но еще раньше МБР Р-7А стала широко использоваться для запуска космических аппаратов. В истории развития советской космонавтики эта ракета сыграла выдающуюся роль.
