В приемнике Прм производится преобразование частоты приня­тых сигналов и детектирование, причем к детектору Д, кроме принятого сигнала, подводятся также колебания восстановленной несущей, роль которой выполняют колебания третьей промежуточной частоты; формируемые в СЧ. На выходе усилителя низкой частоты приемника воспроизводится исходное сообщение a(t).

6. Синтезаторы частоты:

Устройства прямого синтеза. В устройствах прямого синтеза реализуются методы деления, умножения и преобразования частоты, с помощью которых из исходных колебаний частоты одного квар­цевого генератора формируется множество колебаний (сетка частот). Идею функционирования устройств прямого синтеза можно иллюст­рировать рис. 8 Буквой fо обозначена частотная компонента, формируемая кварцевым генератором. Предполагается, что PC, кро­ме этого колебания, должна обеспечить формирование множества других высокостабильных колебаний, отстоящих друг от друга на интервал частот fс. Требуемый набор частот на оси абсцисс отображен дискретными компонентами, расположенными справа от fо через частотные интервалы fc.

Как формируется требуемое множество частот? Синтез требуемо­го множества колебаний, образующих сетку частот, осуществляет­ся следующим образом. Вначале производится деление частоты fо и формируются колебания частоты fc. На оси частот это коле­бание показано компонентой fc, отстоящей от начала отсчета наинтервал fc. Далее путем умножения формируются колебания частот 2fc, 3fc ., nfc. Наконец, производя преобразование частоты, можно осуществить перенос сетки частот fc, 2fc, ., nfc на интервал f0 и размещение ее справа от частоты f0. В итоге получаем требуемое множество частот

f0, f0+fc, f0+2fc, ., f0+nfc.

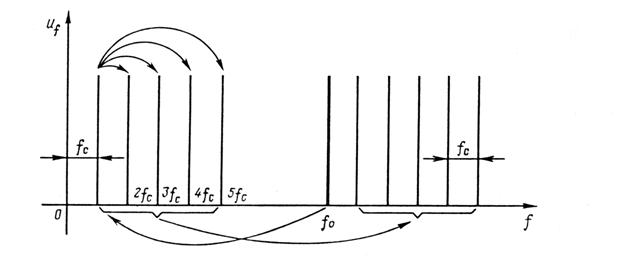

Рис. 8. Схема формирования дискретной сетки частот при прямом синтезе

Таким образом, переход от частоты кварцевого генератора f0 к любому значению f0+ifc осуществляется изменением ко­эффициента умножения часто­ты в соответствующем эле­менте схемы синтезатора.

Устройства косвенного син­теза. Принцип функционирова­ния устройств косвенного синте­за частот можно рассмотреть на примере синтезатора частот PC «Баклан» (рис. 9). Выходные колебания формируются схемой с помощью управляемого генератора УГ, диапазон перестройки которого при работе на передачу состав­ляет 118,000 . 135,975 МГц, а при работе на прием, когда синтезатор выполняет роль первого гетеродина,— 138,000 . 155,975 МГц. Стаби­лизация частоты УГ осуществляется управляющим напряжением, получаемым с помощью импульсно-фазового детектора ИФД. Для формирования управляющего напряжения к ИФД подводятся с од­ной стороны колебания от кварцевого опорного генератора и с другой от ДПКД после деления частоты выходных колебаний УГ до значения 6,25 кГц, т. е. до частоты, равной частоте опорных колебаний, получаемых от кварцевого генератора. Управляющее напряжение на выходе ИФД равно нулю только при совпадении частот и фаз сигналов на его входе. При этих условиях частота УГ будет точно соответствовать номинальному значению, установ­ленному на указателе настройки пульта дистанционного управ­ления.

Рис. 9. Схема системы косвенного синтеза сетки частот

Если частота УГ отклоняется от номинального значения, то по­является сдвиг частоты на выходе ДПКД от 6,25 кГц и на выходе ИФД возникает управляющее напряжение, изменяющее частоту УГ, приводя ее к номинальному значению.

В цепи обратной связи между УГ и ИФД установлено два делителя частоты. Коэффициент деления первого из них постоянен и равен т = 8. Коэффициент деления второго ДЧ может изменяться под действием сигналов, поступающих с пульта дистанционного управления ПДУ, в пределах 2360 .2719,5 с интервалом 0,5. Это позволяет обеспечить формирование с помощью УГ любой из частот в диапазоне 118 . 135,975 МГц с дискретностью в 25 кГц.
