Самолетные связные радиостанции
Страница 7

При беспоисковой и бесподстроечной связи полоса пропускания приемника должна быть значительно больше полосы частот сигнала, с учетом неста­бильности частоты передатчика ΔfПрд и приемника ΔfПрм :

2Δf=2Fmax+2ΔfПрд+2ΔfПрм,

где Fmax — максимальная частота в спектре управляющего сигнала.

Стабильность частоты оценивается отношением максимально возможного отклонения Δfmax к заданной частоте f, т. е. α=Δfmax/f

Согласно требованиям IСАО, стабильность частоты PC должна быть не хуже ±3,5*10-5.

Основными факторами, вызывающими уход частоты, являются: измене­ние температуры, влажности, питающих напряжений, влияние последующих каскадов на предыдущие. Отметим пути улучшения стабильности ча­стоты.

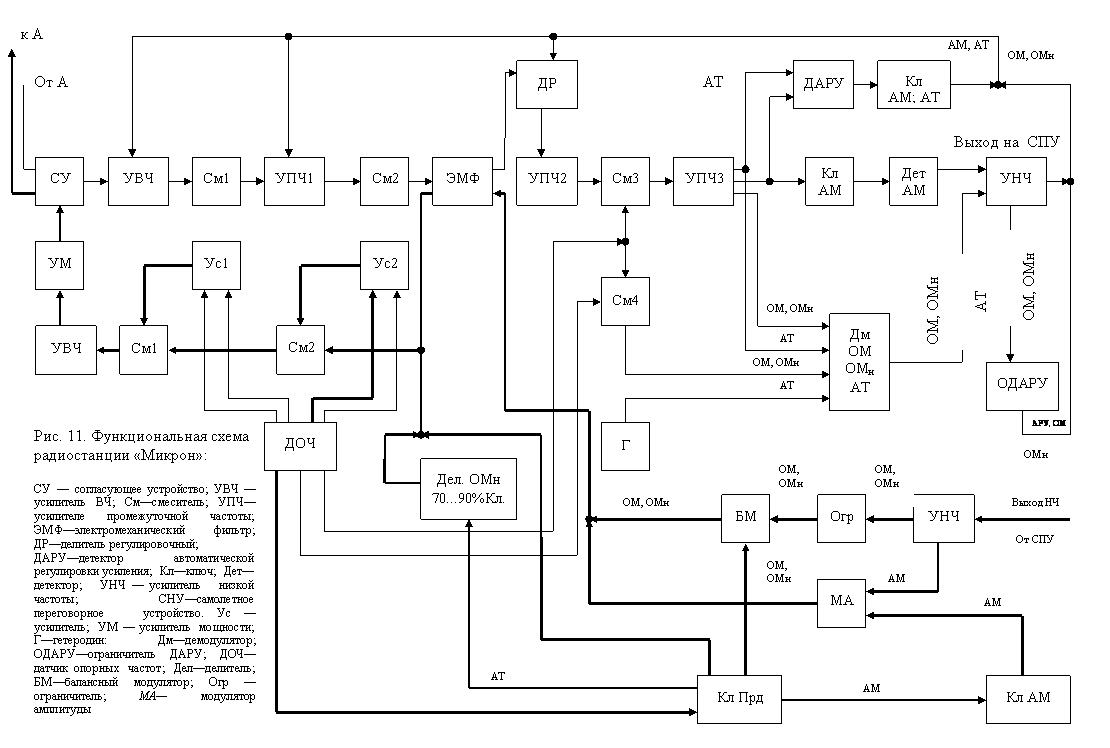

Функциональная схема ДОЧ (рис. 12) служит для формирования сигналов:

опорной (кварцованной, высоко­стабильной) частоты 5 МГц с относи­тельной нестабильностью 0,5*10-6 ;

частоты первого гетеродина приемопередающего тракта в диа­пазоне 55,5 .65,5 МГц с дискрет­ностью 100 Гц;

частот второго гетеродина: 35, 45, 55 МГц;

частоты 500 кГц, используемой при работе в режиме «Прием» и во всех видах работы в режиме «Передача»;

частоты 370 кГц, используемой в качестве частоты третьего гетеродина в приемном тракте.

Время перестройки с одной частоты на другую 250 . 300 мс.

Электропитание PC «Микрон» осуществляется от сети постоянного тока напряжением + 27— ±2,7 В и от сети переменного тока напряжением 115± ±6,9 В(однофазный вариант) или 200+12 В (трехфазный вариант) с часто той 400±20 Гц.

Источники питания сосредоточены в усилителе мощности и блоке пита­ния. В блоке питания вырабатываются следующие стабилизированные пита­ющие напряжения: + 6,5 В; — 6,5 В; — 11 В; —21 В; +27 В; +125 В; —125 В; 2,6 В. Блок усилителя мощности формирует следующие питаю­щие напряжения: —60 В; —80 В; + 200 В; +300 В; 36 В; 125 В; +2000 В.

Система защиты включает в себя датчики перегрузок в цепях переменного тока (используются трансформаторы тока с диодами-выпрямителями) и постоянного тока (токовые реле). Датчики воздействуют на схемы защиты, которые управляют электромагнитными реле.

По сети переменного тока PC потребляет не более 1500 В*А в режиме «Передача», в режиме «Прием» 250 В*А, по сети постоянного тока 150 и 100 Вт соответственно.

Контрольно-проверочная аппаратура PC «Микрон» (прибор П-12 Мк) позволяет проводить:

проверку на нескольких фиксированных частотах (ускоренный конт­роль);

контроль на любой частоте рабочего диапазона;

поиск неисправности PC с точностью до сменного блока;

измерения внешних постоянных и переменных напряжений величиной до 300 В и частотой до 1000 Гц.

Прибор П-12 Мк подключается к амортизационной раме кабелями, нахо­дящимися в нижней крышке прибора П-12 Мк. При включении тумблера «Бортсеть» управление PC полностью передается на прибор П-12 Мк.

9. Список использованной литературы:

I. Давыдов П. С, Иванов П. А. Эксплуатация авиационного радио­электронного оборудования: Справочник. — М. : Транспорт, 1990.

II. Анисимов В. А. Системы авиационной радиосвязи, 1981.

III. Верещака А. И. Авиационная радиоэлектроника, 1982.

IV. Громаков Ю. А Стандарты и системы подвижной радиосвязи, 2001.

V. Олянюк П. В. Авиационная радиосвязь, 1990.

VI. Логачев А. Ф. Средства радиосвязи управления воздушным движением, 1991.

VII. Бамбуркин А. П. Радиотехнические средства обеспечения полетов и организации радиосвязи, 1982.

VIII. Духон Ю. И. Справочник по связи и радиотехническому обеспечению полетов, 1960.
