При достижении скорости, соответствующей М=12, угол атаки постепенно уменьшается с 39 до 10 к концу участка спуска, что позволяет увеличить аэродинамическое качество ОК. Начиная с М=10 для обеспечения необходимой балансировки и увеличения устойчивости движения раскрываются створки воздушного тормоза, угол раскрытия которых до скорости, соответствующей М не менее 0.8, изменяется по заданной программе. При М=5 становится достаточно эффективным руль направления, с помощью которого осуществляется балансировка в боковом канале с переходом при скорости, соответствующей М не более 3, в режим управления. УД рыскания работают на спуске до высоты 20 км - начала участка предпосадочного маневрирования, к моменту которого выполняются ограничения на координаты, величину и направление вектора скорости ОК: ОК должен находиться в кольце на расстоянии L=(32 13) км, измеряемом по касательной к цилиндру рассеивания энергии (ЦРЭ), иметь скорость (520 60) м/с, направление вектора которой должно совпадать с касательной к ЦРЭ (восточному или западному) с допустимой ошибкой не более 15 (см. схему предпосадочного маневрирования). Восточный или западный ЦРЭ выбирается в зависимости от направления ветра на ВПП так, чтобы обеспечить полет ОК на заключительном участке траектории в условиях встречного ветра.

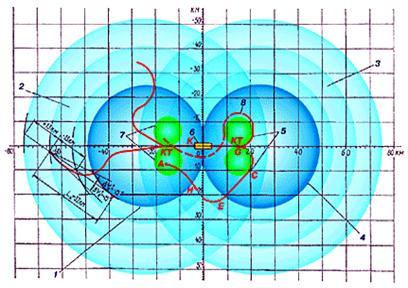

Схема предпосадочного маневрирования:

1 - западный ЦРЭ;

2 - штатная область приведения на высоту Н=20 км при нацеливании на западный ЦРЭ;

3 - то же на восточный ЦРЭ;

4 - восточный ЦРЭ;

5 - восточный ЦВК;

6 - взлетно-посадочная полоса;

7 - западный ЦВК;

8 - траектория полета ОК;

АН - спираль отворота;

НЕ - спираль поворота;

ЕС - касательная к ЦВК;

CG - дуга окружности ЦВК;

GK - финишная прямая;

КТ - ключевая точка

Красным пунктиром показана траектория захода на посадку в первом по-лете.

Задачей предпосадочного маневрирования является выведение ОК к началу траектории захода на посадку в ключевую точку (КТ), расположенную на высоте 4 км в вертикальной плоскости, проходящей через ось ВПП, с ориентацией в ней (в плоскости) вектора скорости. Параметры движения ОК в КТ жестко ограничены по координатам, скорости, углу наклона траектории и отклонению от посадочного курса. Их реализация достигается схемой движения, обеспечивающей соответствие между располагаемой энергией ОК и энергией, потребной для приведения его в КТ. Энергия регулируется изменением длины траектории и программного скоростного напора (управление аэродинамическим качеством), а в дозвуковой области - еще и изменением угла раскрытия воздушного тормоза. Управление движением ОК осуществляется формированием в начале уча-стка предпосадочного маневрирования в соответствии с текущим состоя-нием ОК пространственной опорной траектории (и последующим её от-слеживанием), которая может перестраиваться в ходе полета, если энергетическое состояние ОК не удовлетворяет заданным требованиям.

"След" опорной траектории в горизонтальной плоскости представляет собой систему геометрических линий (см. схему предпосадочного маневрирования): спираль отворота - спираль поворота - касательная к цилиндру выверки курса (ЦВК) - дуга окружности ЦВК - финишная прямая, при этом спирали отворота и поворота соответствуют полету ОК с постоянным углом крена =45 , координаты КТ, центров ЦВК и радиусы ЦВК постоянны, а спираль отворота реализуется в случае избытка энергии.

В вертикальной плоскости на скоростях, соответствующих М не менее 0.8, опорная траектория формируется построение программной зависимости высоты, соответствующей номинальному скоростному напору, от оставшейся дальности по . На режимах при М<0.8 реализуется управление высотой полета относительно заданного состояния в точке окончания предпосадочного маневра (терминальное управление).

При дефиците располагаемой энергии для увеличения протяженности полета ОК в качестве опорной используется зависимость минимального скоростного напора от высоты полета qmin(Н), обеспечивающая максимальное качество, а при ее избытке - зависимость максимального скоростного напора от высоты полета qmax(Н), обеспечивающая наибольшее рассеивание энергии.
