В жидкую рабочую среду вводятся капли за счет блока тарированной подачи 9 и одновременно ведется измерение его количества. По достижении заданного параметра на Б.У. подается сигнал, прекращающий подачу капель. Одновременно с введением капель Б.У. подает команду на зарядку блока конденсаторов лазера 2. https://ритуальноебюро.рф ритуальные услуги в химках.

Блок управления подает команду на включение в работу лазера. За счет светогидравлического эффекта в камере создается облако капель промывочной жидкости, характеристики которых регистрируются блоком 10.

Качество выполнения операции может регистрироваться с помощью датчиков встроенного контроля (блок 11), которые подаются блоком 10.

Качество выполнения операции может регистрироваться с помощью датчиков встроенного контроля (блок 11), которые подают сигналы на Б.У. В случае невыполнения заданных требований Б.У. выдает команду на повторение операции, а при достижении требуемого качества – на блок 8, который сливает обработанную жидкую среду и катализатор, и приводит все элементы установки в исходное состояние.

Выбор конкретной конструкции и параметров всех перечисленных элементов установки зависят, как уже указывалось, от вида решаемой технологической задачи.

Рис.2.2. Алгоритм работы лабораторного образца установки для светогидравлической

промывки.

Лист 01.

Лист 02.

Лист 03.

Лист 04.

Рис.2.2. Алгоритм работы лабораторного образца установки для светогидравлической промывки.

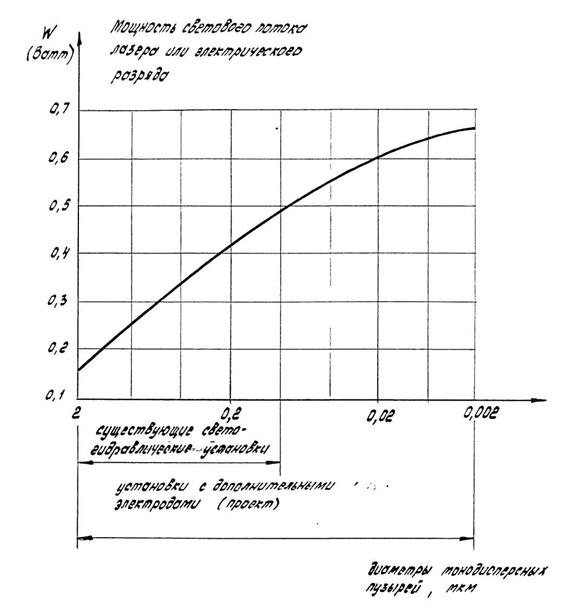

Рис. 2.3. зависимость диаметра монодисперсных парожидкостных микропузырей очищающей жидкости от мощности светового потока лазера.

3. Расчет оптического тракта установки для промывки.

В оптический тракт установки входят элементы, каждый из которых обладает определенной поглощающей и отражающей способностью.

Основным элементом, поглощающим световую энергию лазера, является парожидкостной пузырек.

Когда парожидкостный пузырек взрывоподобно вскипает, поглощая основную долю световой энергии, причем при схлопывании пузырька имеют место кавитационные явления.

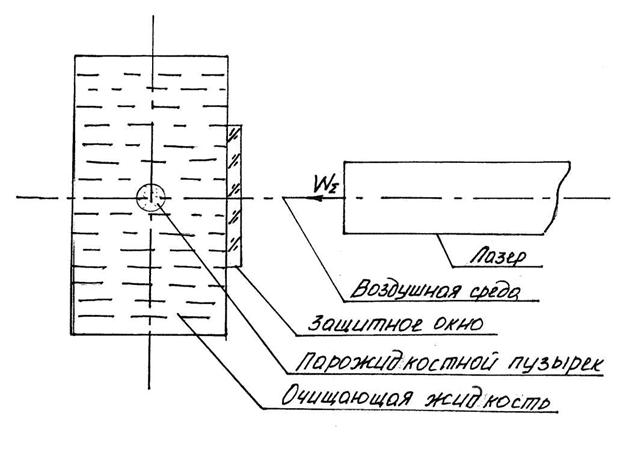

Рис. 2.4. Оптический тракт установки для промывания.

Под действием кавитационных явлений с одной стороны происходит очищение заготовки, а с другой стороны вместо большого парожидкостного пузырька диаметром порядка 0,2 мм образуются мелкие пузырьки диаметром от 2 до 0,2 мкм, соизмеримые по своим геометрическим параметрам с геометрическими параметрами микротрещин на поверхности заготовки.

Таблица 8.

Отражательная и поглотительная способность элементов оптического тракта.

п/п

Элемент оптического

тракта

Отражающая

способность

Поглощающая

способность.

1

Лазер с выходной мощностью ( )

-

-

2

Воздушная среда

0,001 от WΣ

0,001 от WΣ

3

Защитное окно

0,001 от WΣ

0,001 от WΣ

4

Очищающая жидкость

0,001 от WΣ

0,001 от WΣ

5

Парожидкостный пузырек

0,01 от WΣ

0,99 от WΣ
