Как насекомые создают силы, необходимые для полета
Страница 4

Аэродинамические силы генерируются благодаря тому, что над машущими крыльями создается зона пониженного давления, а под ними – зона повышенного давления. Импульс силы, получаемый насекомым, равен по величине и противоположен по направлению момент сил, переданному машущими крыльями окружающей среде. Как следствие взаимодействия машущих крыльев с воздухом за летящим насекомым остается аэродинамический след, структура которого содержит информацию о природе сил, создаваемых в машущем полете.

Как образуются вихревые кольца.

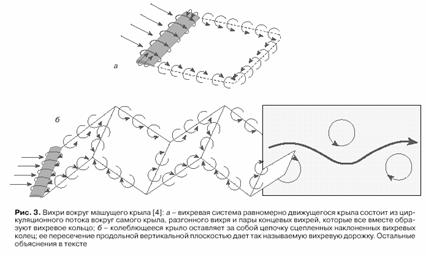

Рассмотрим работу машущего крыла с позиции принципов, заложенных в обоих подходах. Как только крыло начинает двигаться, у его задней кромки образуется разгонный вихрь. Этот вихрь через концевые вихри смыкается с циркуляционным потоком вокруг крыла, образуя кольцо (рис. 3 ,а). При внезапной остановке движущего крыла слой приторможенного воздуха, наиболее близкий к поверхности профиля (пограничный слой), верхней дужки профиля, движущейся более быстро, нежели на нижней дужке, обтекая заднюю кромку, сворачивается в вихрь, который имеет противоположное по сравнению с разгонным направление вращения и такую же по величине интенсивность; он называется тормозным вихрем. Таким образом, движущее крыло несет вихревое кольцо, которое освобождается при его остановке.

Если теперь представить, что крыло совершает колебания в плоскости, перпендикулярной к набегающему потоку, то поочередно отделяющиеся от крыла разгонные и тормозные вихри образуют цепочку сцепленных друг с другом вихревых колец (рис. 3, б). Кольцо, образовавшееся при махе вниз, будет обладать импульсом, направленным вниз и назад, и в то же время крыло из-за перепада давления на его верхней и нижней поверхностях разовьет подъемную силу и тягу и отрицательную подъемную силу, а кольцо, образовавшееся в это время, будет обладать импульсом, направленным вверх и назад. Следовательно, в возмущениях, которые производят в воздухе машущие крылья, или, иначе в аэродинамическом следе, который они оставляют, как бы в зашифрованной форме содержится информация о характере взаимодействия крыльев с воздушными потоками. Структура следа – своего рода ключ к пониманию природы сил, создаваемых машущими крыльями.

Эволюция аэродинамики полета насекомых.

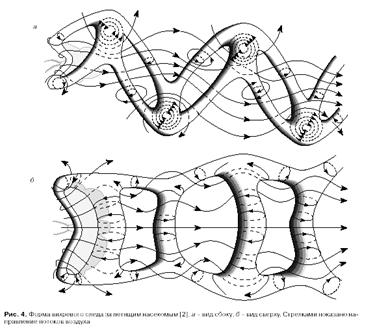

Работа крыла реального насекомого отличается от рассмотренной схемы тем, что только вершина крыла совершает колебания относительно неподвижного основания. Кроме того, само крыло в верхней и нижней точках взмаха испытывает вращательные колебания относительно своей длинной оси. Тем не менее, когда удалось наконец визуализировать след (то есть сделать его видимым) летящего насекомого [2], то оказалось, что его форма почти идентична форме следа, который образуется за крылом, совершающим колебания в плоскости, перпендикулярной к набегающему потоку (рис. 3, б) впервые трехмерную картину аэродинамического следа за летящим насекомым средних размеров с относительно невысокой частотой крыловых взмахов (30 Гц) – для бабочки – толстоголовки (рис. 4). Какова же она? Прежде всего, след представляет собой систему попеременно наклоненных к оси вихревых колец. Через отверстия колец проходит толстая волнообразно изгибающаяся струя воздуха. Если вертикальной продольной плоскостью рассечь такой след, то получим его плоское изображение (рис. 3,б), так называемую вихревую дорожку – вокруг центральной струи в шахматном порядке располагаются вихри, вращающиеся навстречу друг другу. Изменение параметров взмаха крыльев, таких как амплитуда колебания, частота, наклон плоскости взмаха к продольной оси насекомого и направлению полета, сопровождается закономерным изменением формы аэродинамического следа [4].

Если судить по сравнительной простоте образования и распространенности среди многих примитивных насекомых, то наиболее примитивной и, возможно, исходной формой следа можно считать ту, которая свойственна крылу, колеблющемуся в плоскости, перпендикулярной к набегающему потоку (рис. 3, б). В этом случае за телом образуется цепочка из сцепленных вихревых колец, равнодействующая импульсов которых определяет создание аэродинамической силы, направленной строго вперед (рис. 5, а). Последнее обстоятельство вынуждает многих примитивных насекомых летать с большим углом возвышения, как бы приподнимая тела над горизонталью и тем самым, направляя вихревую дорожку под углом к горизонту для того, чтобы создать подъемную силу. Образование сил в данном случае, как при махе вниз, так и при махе вверх, следует трактовать с позиции квазистационарного действия крыла [4].
